شیر توپی دوراهه فشار قوی سری BVH2 (فولادی)

انتخاب کد مدل

کد مدل موردنظر را انتخاب کنید؛ همین کد در درخواست شما ثبت می‌شود.

h3 SW1 SW2

۳۱ کد مدل

کد مدل	بعد DN	بعد PN	بعد LW	رزوه متریک	بعد i	بعد L	بعد L1	بعد B	بعد H	بعد h1	بعد h2	h3 SW1 SW2	h3 SW1 SW2	h3 SW1 SW2	25 32 40	500 380	25 30 38 G1 1/2 20	رزوه G (BSPP)	20.5 113 G1 1/4 13 38 G1 1/2 20	20.5 113 110 130	65 84 91	57 75 85	82 104.5 37.5 84 115.5 42.5 95	28.5 64 104.5 37.5 84 115.5 42.5 95	12 16	14 17	50 60 70	بعد RA
BVH2-G1/8-CS	4	500	6	G1/8	10	69	37	28	44.5	13	32	8	9	22	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G1/4-CS	6	500	6	G1/4	14	69	37	28	44.5	13	32	8	9	22	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G3/8-CS	10	500	10	G3/8	14	72	42	32	52.5	17	40	8	9	27	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G1/2-13CS	13	500	13	G1/2	16	83	48	52.5	52.5	17	40	8	9	30	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G1/2-16CS	16	500	15	G1/2	16	83	47	63.5	63.5	19	46	11	12	32	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G3/4-CS	20	500	20	G3/4	18	95	60	48	75	24	57	12	14	41	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G1-CS	25	500	25	G1	20.5	113	65	57	82	28.5	64	12	14	50	—	—	—	—	—	—	—	—	—	—	—	—	—	—
BVH2-G2-CS	—	—	—	—	—	—	—	—	—	—	—	—	—	—	50	380	48	G2	20	140	100	105	133	52.5 112.5	16	17	90	—
BVH2-06L-CS	4	500	4	M12x1.5	10	67	37	28	44.5	13	32	8	9	22	—	—	—	—	—	—	—	—	—	—	—	—	—	6
BVH2-08L-CS	6	500	6	M14x1.5	10	67	37	28	44.5	13	32	8	9	22	—	—	—	—	—	—	—	—	—	—	—	—	—	8
BVH2-10L-CS	8	500	8	M16x1.5	11	74	42	32	52.5	17	40	8	9	27	—	—	—	—	—	—	—	—	—	—	—	—	—	10
BVH2-12L-CS	10	500	10	M18x1.5	11	74	42	32	52.5	17	40	8	9	27	—	—	—	—	—	—	—	—	—	—	—	—	—	12
BVH2-15L-13CS	13	500	13	M22x1.5	12	82	48	35	52.5	17	40	8	9	30	—	—	—	—	—	—	—	—	—	—	—	—	—	15
BVH2-15L-16CS	16	500	13	M22x1.5	12	82	47	38	63.5	19	46	11	12	32	—	—	—	—	—	—	—	—	—	—	—	—	—	15
BVH2-18L-13CS	13	500	13	M26x1.5	12	82	48	35	52.5	17	40	8	9	30	—	—	—	—	—	—	—	—	—	—	—	—	—	18
BVH2-18L-16CS	16	500	15	M26x1.5	12	82	47	38	63.5	19.	46	11	12	32	—	—	—	—	—	—	—	—	—	—	—	—	—	18
BVH2-22L-CS	20	500	19	M30x2	14	101	60	48	75	24	57	12	14	41	—	—	—	—	—	—	—	—	—	—	—	—	—	22
BVH2-28L-CS	25	500	25	M36x2	14	108	65	57	82	28.5	64	12	14	50	—	—	—	—	—	—	—	—	—	—	—	—	—	28
BVH2-35L-CS	32	380	30	M45x2	16	141	84	82	108	41	87.5	14	17	60	—	—	—	—	—	—	—	—	—	—	—	—	—	35
BVH2-42L-CS	40	380	38	M52x2	16	162	91	93	119.5	46.5	99	14	17	70	—	—	—	—	—	—	—	—	—	—	—	—	—	42
BVH2-08S-CS	4	500	5	M16x1.5	12	73	37	28	44.5	13	32	8	9	22	—	—	—	—	—	—	—	—	—	—	—	—	—	8
BVH2-10S-CS	6	500	6	M18x1.5	12	73	37	28	44.5	13	32	8	9	22	—	—	—	—	—	—	—	—	—	—	—	—	—	10
BVH2-12S-CS	8	500	8	M20x1.5	12	76	42	32	52.5	17	40	8	9	27	—	—	—	—	—	—	—	—	—	—	—	—	—	12
BVH2-14S-CS	10	500	10	M22x1.5	14	80	42	32	52.5	17	40	8	9	27	—	—	—	—	—	—	—	—	—	—	—	—	—	14
BVH2-16S-13CS	13	500	13	M24x1.5	14	86	48	35	52.5	17	40	8	9	30	—	—	—	—	—	—	—	—	—	—	—	—	—	16
BVH2-16S-16CS	16	500	13	M24x1.5	14	86	47	38	63.5	19	46	11	12	32	—	—	—	—	—	—	—	—	—	—	—	—	—	16
BVH2-20S-13CS	13	500	13	M30x2	16	90	48	35	52.5	17	40	8	9	30	—	—	—	—	—	—	—	—	—	—	—	—	—	20
BVH2-20S-16CS	16	500	15	M30x2	16	90	47	38	63.5	19.	46	11	12	32	—	—	—	—	—	—	—	—	—	—	—	—	—	20
BVH2-25S-CS	20	500	20	M36x2	18	109	60	48	75	24	57	12	14	41	—	—	—	—	—	—	—	—	—	—	—	—	—	25
BVH2-30S-CS	25	500	25	M42x2	20	120	65	57	82	28.5	64	12	14	50	—	—	—	—	—	—	—	—	—	—	—	—	—	30
BVH2-38S-CS	32	380	30	M52x2	22	153	84	82	108	41	87.5	14	17	60	—	—	—	—	—	—	—	—	—	—	—	—	—	38

مشخصات فنی BVH2-G1/8-CS

بعد DN: 4
بعد PN: 500
بعد LW: 6
رزوه متریک: G1/8
بعد i: 10
بعد L: 69
بعد L1: 37
بعد B: 28
بعد H: 44.5
بعد h1: 13
بعد h2: 32
h3 SW1 SW2: 8
h3 SW1 SW2: 9
h3 SW1 SW2: 22

مشخصات بر اساس کاتالوگ سازنده است و ممکن است بدون اطلاع قبلی تغییر کند.

کد انتخاب‌شده

BVH2-G1/8-CS

انتخاب کد مدل

مشخصات فنی BVH2-G1/8-CS

محصولات مرتبط در شیر توپی فشار قوی

شیر توپی دوراهه فشار قوی، استیل ۳۱۶ BVH2

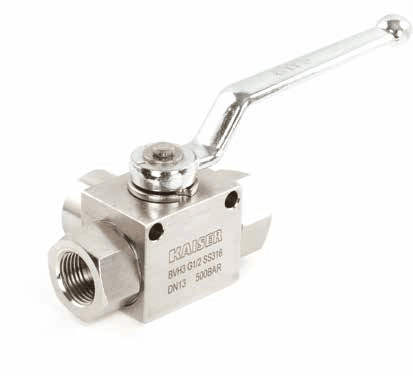

شیر توپی سه‌راهه فشار قوی، فولاد کربنی BVH3
